Memahami Galas Bola Hubungan Angular: Panduan Komprehensif

I. Pengenalan kepada galas bola hubungan sudut

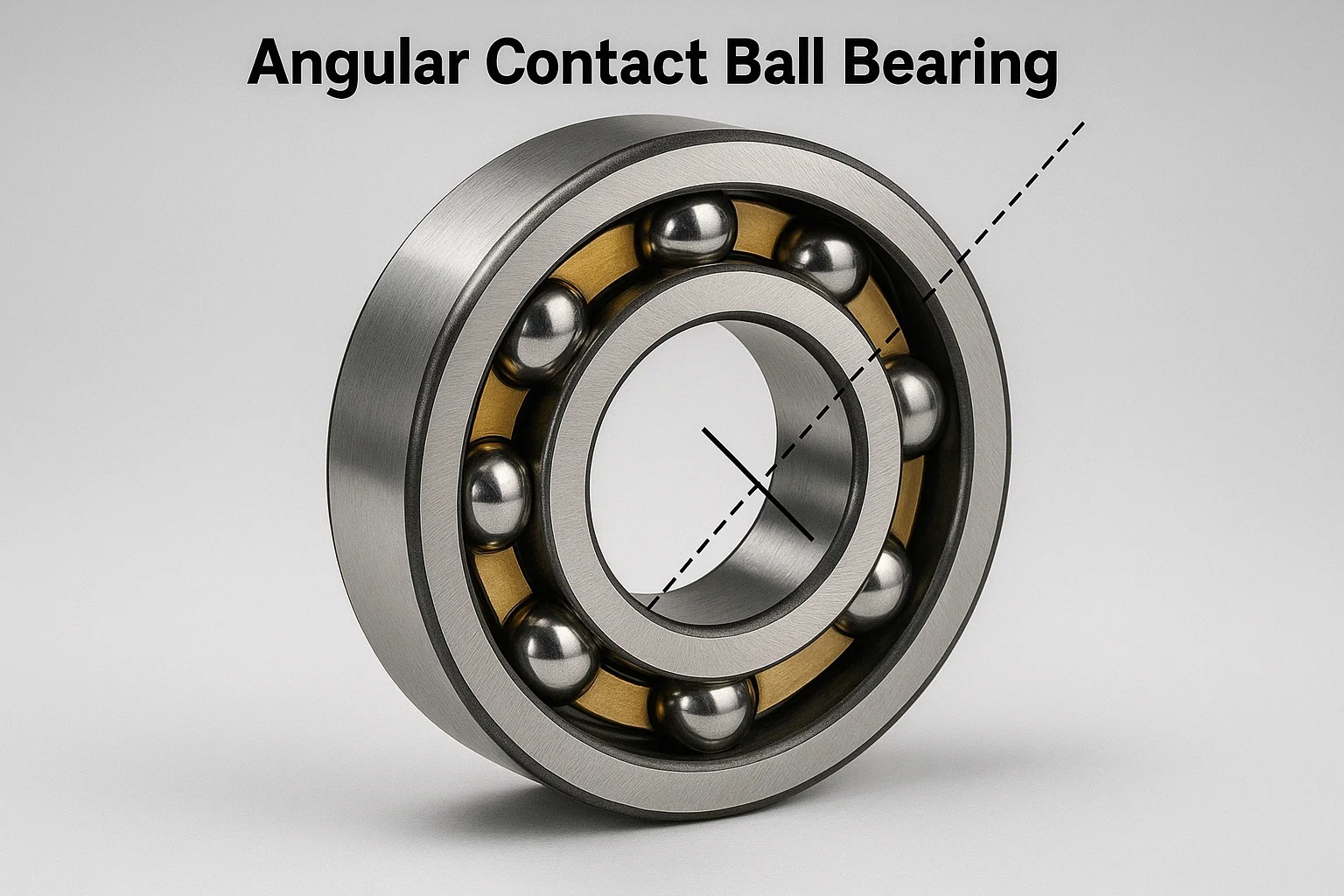

1. Apakah galas bola hubungan sudut?

An galas bola kenalan sudut adalah jenis galas elemen rolling khusus yang direka untuk menampung kedua -dua beban radial dan paksi serentak . Tidak seperti galas bola alur yang mendalam, yang terutamanya mengendalikan beban radial, galas hubungan sudut

ciri yang direka bentuk tepat Sudut Hubungi antara kaum dalaman dan luaran dan bola. Sudut ini adalah apa yang membolehkan mereka untuk menyokong daya paksi dengan cekap dalam satu arah, sebagai tambahan kepada daya radial.

  • Definisi dan fungsi asas: Pada terasnya, galas bola sentuhan sudut memudahkan gerakan putaran sementara tepat mengawal kedudukan relatif komponen mesin. Reka bentuk yang unik membolehkannya membawa beban yang bertindak pada sudut ke paksi galas. Keupayaan ini sangat penting dalam aplikasi di mana kedua -dua kuasa ke sisi dan tujahan hadir, menjadikannya sesuai untuk pelbagai kegunaan perindustrian dan automotif.

  • Ciri -ciri utama dan ciri reka bentuk: Ciri penentuan galas ini adalah Sudut Hubungi , yang merupakan sudut antara garis yang menghubungkan titik sentuhan bola dengan raceways dalam pesawat radial, dan garis serenjang dengan paksi galas. Sudut ini boleh berubah, biasanya dari 15 hingga 40 darjah , bergantung kepada reka bentuk galas tertentu dan aplikasi yang dimaksudkan. Sudut sentuh yang lebih tinggi secara amnya menyediakan kapasiti beban paksi yang lebih besar, manakala sudut yang lebih kecil lebih sesuai untuk aplikasi berkelajuan tinggi dengan beban paksi yang lebih rendah.

Ciri Penerangan
Sudut Hubungi Ini adalah sudut kritikal yang menentukan bahagian kapasiti beban radial vs paksi . Biasanya berkisar dari 15 ° (dioptimumkan untuk kelajuan tinggi dan beban paksi yang lebih rendah) ke 40 ° (Dioptimumkan untuk beban paksi yang tinggi). Sudut yang lebih besar bermakna lebih banyak sokongan beban paksi.
Reka bentuk yang boleh dipisahkan The cincin luar sering boleh dipisahkan dari cincin dalaman dan perhimpunan bola. Ciri reka bentuk ini memudahkan proses pelekap dan membolehkan pemilihan yang tepat bagi kelulusan dalaman tertentu atau penggunaan Preload semasa pemasangan.
Beban paksi satu arah Stdanard satu baris galas bola kenalan sudut direka untuk menampung Beban paksi dalam satu arah sahaja . Untuk mengendalikan beban paksi dari kedua -dua arah, mereka biasanya digunakan dalam Pengaturan dupleks (set berpasangan) atau sebagai galas dua baris .
Ketepatan tinggi Galas ini dihasilkan dengan toleransi yang sangat ketat, memastikan Ketepatan berjalan tinggi dan Runout minimum . Ketepatan ini adalah penting untuk menuntut aplikasi, seperti yang terdapat dalam alat Spindle alat mesin, di mana walaupun penyimpangan mikroskopik boleh memberi kesan kepada prestasi.
Ketegaran Apabila betul dipredikkan , Galas bola kenalan sudut menawarkan yang luar biasa kekakuan tinggi . Ini meminimumkan pesongan aci di bawah beban dan meningkatkan prestasi sistem secara keseluruhan, terutamanya dalam aplikasi ketepatan kritikal di mana kestabilan adalah yang paling utama.

2. Mengapa memilih galas bola kenalan sudut?

Galas bola hubungan sudut dipilih untuk prestasi unggul mereka dalam keadaan operasi tertentu di mana jenis galas lain mungkin jatuh pendek.

  • Kelebihan atas jenis galas lain:

    • Kapasiti beban gabungan: Kelebihan mereka yang paling ketara ialah keupayaan untuk membawa a Gabungan beban radial dan paksi secara serentak. Ini membezakannya daripada galas bola alur yang mendalam (terutamanya radial) atau galas tujahan (terutamanya paksi).
    • Keupayaan berkelajuan tinggi: Oleh kerana geometri dalaman yang dioptimumkan, pembuatan yang tepat, dan reka bentuk sangkar yang lebih ringan (mis., Poliamida atau resin fenolik), mereka boleh beroperasi pada kelajuan putaran yang sangat tinggi dengan penjanaan haba yang dikurangkan.
    • Ketepatan dan ketegaran yang tinggi: Mereka menawarkan ketepatan dan kekakuan yang sangat baik, menjadikannya sesuai untuk aplikasi yang memerlukan kedudukan yang tepat, pesongan minimum, dan getaran yang rendah. Apabila digunakan dalam konfigurasi yang dimuatkan, mereka hampir dapat menghapuskan pelepasan dalaman, yang membawa kepada ketegaran yang luar biasa.
    • Konfigurasi serba boleh: Terdapat di Reka bentuk hubungan single-baris, berbaris, dan empat mata , mereka juga boleh digabungkan Pengaturan dupleks (bersemuka, back-to-back, atau tdanem) untuk meningkatkan lagi kapasiti beban, ketegaran, dan keupayaan untuk mengendalikan momen yang terbalik.

  • Aplikasi di mana mereka cemerlang: Galas ini sering dijumpai dalam persekitaran yang menuntut Ketepatan tinggi, kelajuan tinggi, dan pengendalian daya paksi yang ketara . Keupayaan mereka untuk menyokong beban gabungan menjadikan mereka sangat diperlukan dalam pelbagai jentera yang menuntut. Aplikasi biasa termasuk:

    • Spindle Alat Mesin: Penting untuk pemotongan dan pengisaran yang tepat.
    • Penghantaran automotif dan galas roda: Mengendalikan kedua -dua berat kenderaan dan daya menikam.
    • Pam dan pemampat: Menyokong aci berputar di bawah gabungan cecair dan beban mekanikal.
    • Motatau Elektrik: Terutamanya dalam reka bentuk berkelajuan tinggi yang lebih besar.
    • Robotik: Memastikan pergerakan yang tepat dan berulang dalam sendi dan penggerak robot.

Ii. Memahami reka bentuk dan fungsi

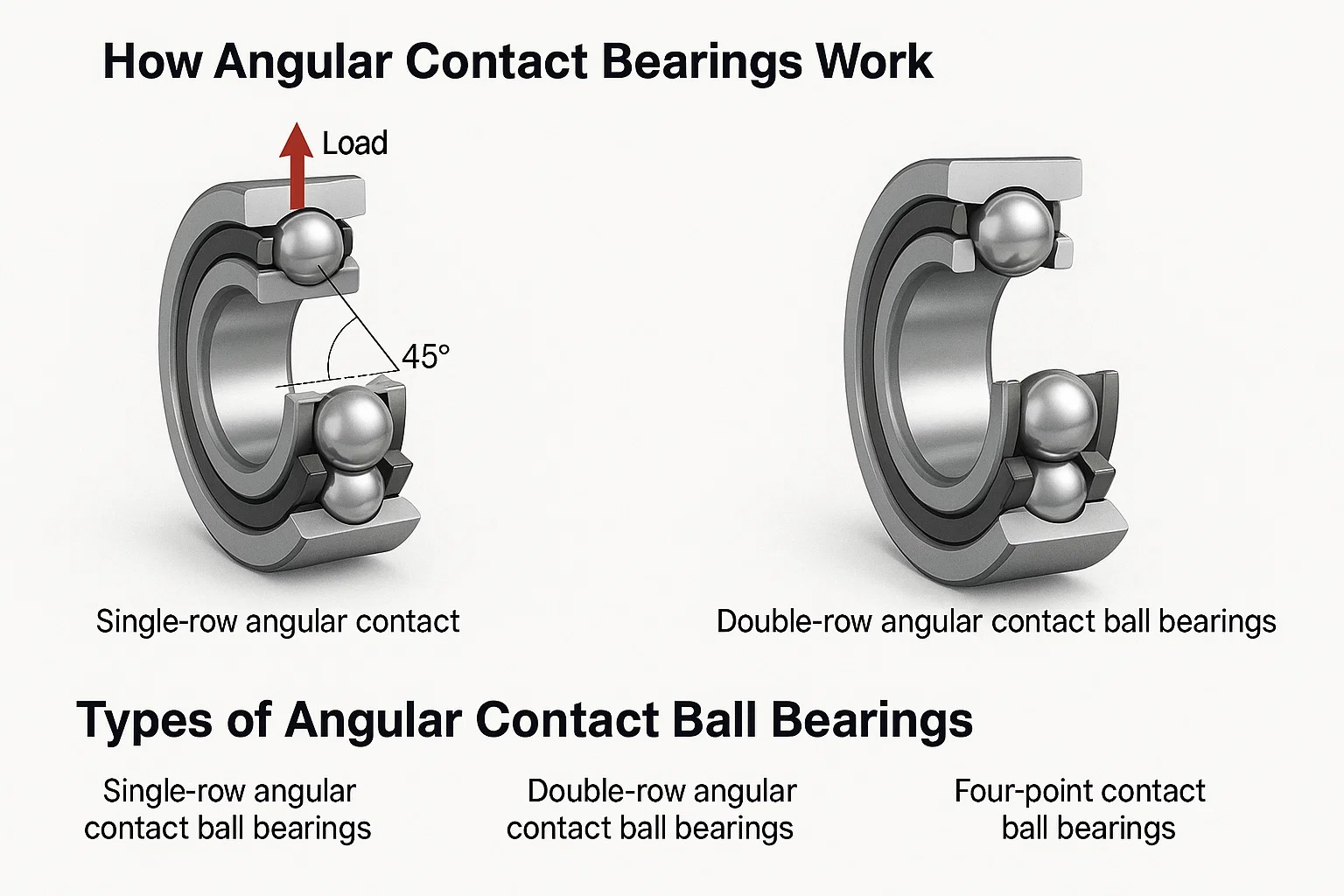

1. Bagaimana galas hubungan sudut berfungsi

Prinsip operasi bola hubungan sudut bergantung pada Sudut Hubungi , yang menentukan bagaimana beban diedarkan dan disokong.

  • Penjelasan sudut hubungan: Apabila beban, terutamanya beban paksi, digunakan untuk galas bola sentuhan sudut, bola dipindahkan sedikit di sepanjang raceways. Anjakan ini mewujudkan kawasan hubungan elips di antara setiap bola dan kedua -dua raceway dalaman dan luaran. The Sudut Hubungi adalah sudut yang dibentuk oleh garis melalui pusat Ellipse kenalan ini dan garis serenjang dengan paksi putaran galas. Sudut ini adalah asas kerana ia menentukan perkadaran beban yang digunakan yang dibawa secara aksial berbdaning radiasi. Sebagai contoh, a Sudut kenalan yang lebih besar (mis., 40 °) bermaksud galas lebih baik dilengkapi untuk mengendalikan beban paksi yang lebih berat, sementara a Sudut yang lebih kecil (mis., 15 °) lebih sesuai untuk aplikasi berkelajuan tinggi di mana beban radial adalah dominan dan beban paksi lebih ringan.

  • Pengagihan dan sokongan beban: Bola dalam galas hubungan sudut biasanya di bawah a preload (sama ada wujud dari pembuatan atau digunakan semasa pemasangan). Preload ini memastikan hubungan berterusan dengan kedua -dua raceways, walaupun di bawah beban yang berbeza -beza, yang penting untuk ketegaran yang tinggi dan untuk mengelakkan bola, terutama pada kelajuan tinggi. Apabila gabungan radial dan paksi gabungan digunakan, daya secara efisien dihantar melalui bola pada sudut sentuhan, dengan berkesan mengedarkan tekanan ke atas kawasan yang lebih besar daripada galas radial semata -mata. Reka bentuk ini memberikan sokongan dan kestabilan yang unggul di bawah keadaan pemuatan kompleks.

2. Jenis galas bola hubungan sudut

Galas bola kenalan sudut datang dalam pelbagai konfigurasi, masing -masing sesuai untuk kapasiti beban yang berbeza, keperluan ketegaran, dan tuntutan aplikasi.

  • Galas bola kenalan sudut tunggal: Ini adalah jenis yang paling biasa dan dapat menampung beban paksi di satu arah sahaja . Kerana kapasiti beban paksi unidirectional ini, untuk menyokong beban paksi di kedua -dua arah atau untuk mencapai ketegaran yang lebih tinggi dan menguruskan momen terbalik, mereka sering digunakan dalam Pengaturan dupleks . Ini melibatkan pemasangan dua galas satu baris bersama sebagai pasangan yang sepadan.

    Susunan dupleks Penerangan Ciri -ciri utama
    Bersemuka (df) Dua galas dipasang dengan wajah mereka yang lebih luas bersama -sama, jadi garis hubungan berkumpul ke arah paksi galas. Ketegaran yang baik, boleh mengendalikan momen terbalik, keupayaan kelajuan sederhana.
    Back-to-back (DB) Dua galas dipasang dengan wajah sempit mereka bersama -sama, jadi garis hubungan menyimpang dari paksi galas. Ketegaran maksimum , sangat baik untuk mengendalikan momen-momen yang terbalik, sesuai untuk spindle ketepatan tinggi.
    Tdanem (dt) Dua galas dipasang ke arah yang sama, dengan garis hubungan mereka selari. Direka untuk kapasiti beban paksi yang sangat tinggi ke satu arah , beban dikongsi sama rata.

  • Galas bola hubungan sudut bergdana: Galas ini pada dasarnya menggabungkan dua galas hubungan sudut tunggal ke dalam satu unit. Mereka direka untuk menampung Beban paksi di kedua -dua arah dan sering dipilih apabila reka bentuk padat dengan ketegaran yang tinggi diperlukan, menghapuskan keperluan untuk pengaturan dupleks yang berasingan. Mereka boleh didapati dengan pelbagai reka bentuk dalaman dan sudut hubungan untuk memenuhi keperluan tertentu.

  • Galas bola kenalan empat mata: Ini adalah galas bola hubungan sudut tunggal yang unik yang menampilkan raceways yang direka untuk menyokong Beban paksi di kedua -dua arah . Cincin dalaman biasanya berpecah, dan terdapat empat titik hubungan antara bola dan raceways (dua di cincin dalaman, dua di cincin luar). Reka bentuk ini membolehkan mereka mengendalikan beban paksi yang membalikkan sementara mengambil ruang paksi yang kurang daripada dua galas baris tunggal. Mereka amat berguna untuk aplikasi dengan beban paksi berselang atau bergantian, menawarkan penyelesaian yang padat dan berkesan.

Iii. Ciri dan faedah utama

Galas bola hubungan sudut sangat bernilai dalam pelbagai industri kerana kelebihan prestasi mereka yang berbeza. Reka bentuk mereka membolehkan mereka cemerlang dalam situasi yang menuntut kapasiti beban tinggi, kelajuan yang luar biasa, dan operasi yang tepat.

1. Kapasiti beban tinggi

Galas bola sentuhan sudut direkayasa untuk mengendalikan beban yang ketara, terutamanya apabila beban ini adalah gabungan daya.

  • Pengendalian beban paksi dan radial: The Sudut Hubungi adalah faktor utama yang menentukan betapa berkesan galas hubungan sudut dapat menguruskan beban paksi dan radial. Galas dengan sudut hubungan yang lebih besar (mis., 40 darjah) dioptimumkan untuk beban paksi yang lebih berat, menjadikannya sesuai untuk aplikasi di mana teras penting hadir. Sebaliknya, mereka yang mempunyai sudut kenalan yang lebih kecil (mis., 15 darjah) lebih sesuai untuk kelajuan dan aplikasi yang lebih tinggi di mana beban radial adalah dominan. Reka bentuk khusus ini membolehkan penghantaran daya yang cekap dari aci berputar melalui bola ke perumahan pegun atau sebaliknya, mengedarkan tekanan dengan berkesan.

  • Memuat kombinasi: Salah satu kekuatan terbesar dari galas ini adalah keupayaan mereka untuk mengurus Beban gabungan , yang merupakan campuran kedua -dua kuasa radial dan paksi. Ini sangat penting dalam banyak aplikasi perindustrian di mana jentera mengalami kompleks, kuasa pelbagai arah. Apabila dua galas hubungan sudut dipasang di a susunan dupleks (DB atau DF), kapasiti beban paksi gabungan mereka dipertingkatkan dengan ketara, dan mereka mendapat keupayaan untuk menyokong momen yang terbalik, yang penting dalam aplikasi seperti alat mesin spindle.

2. Prestasi berkelajuan tinggi

Reka bentuk galas bola hubungan sudut menjadikan mereka sangat sesuai untuk operasi berkelajuan tinggi, yang merupakan keperluan kritikal dalam banyak mesin moden.

  • Pertimbangan reka bentuk untuk aplikasi berkelajuan tinggi: Untuk meminimumkan penjanaan haba dari geseran dan memastikan kestabilan pada rpms tinggi, galas yang dimaksudkan untuk aplikasi berkelajuan tinggi biasanya sudut kenalan yang lebih kecil (sekitar 15-25 darjah). Mereka juga sering menggabungkan bola ketepatan tinggi dan perlumbaan , bersama dengan Reka bentuk sangkar yang dioptimumkan . Bahan sangkar yang lebih ringan, seperti resin fenolik atau poliamida , sering digunakan untuk mengurangkan jisim dan inersia, lebih banyak menyumbang kepada geseran dan haba yang lebih rendah. Di samping itu, preload minimum sering digunakan dalam reka bentuk berkelajuan tinggi untuk mencegah pembentukan haba yang berlebihan yang boleh menjejaskan prestasi dan jangka hayat.

  • Keperluan pelinciran: Pelinciran yang betul adalah yang paling penting untuk mengekalkan prestasi berkelajuan tinggi dan memanjangkan hayat galas. Ini sering melibatkan menggunakan khusus minyak atau gris dengan kelikatan dan aditif yang sesuai yang dapat menahan suhu tinggi dan daya ricih tanpa memecah. Dalam beberapa aplikasi berkelajuan tinggi yang melampau, sistem pelinciran lanjutan seperti Pelinciran minyak bekerja. Sistem -sistem ini memastikan bekalan pelincir segar yang tetap dan tepat pada masa yang sama membantu untuk membawa haba, dengan berkesan menyejukkan galas semasa operasi.

3. Ketepatan dan ketegaran

Galas bola hubungan sudut sering dipilih untuk aplikasi di mana ketepatan dan kekakuan tidak boleh dirunding.

  • Aplikasi yang memerlukan ketepatan yang tinggi: Galas ini sangat diperlukan dalam aplikasi di mana kedudukan yang tepat and Runout minimum adalah yang paling penting. Contoh utama adalah alat mesin spindle , di mana alat pemotongan mesti mengekalkan ketepatan yang melampau untuk menghasilkan bahagian-bahagian dengan toleransi yang ketat dan kemasan permukaan berkualiti tinggi. Begitu juga, dalam lengan robot , pergerakan sendi yang tepat, yang difasilitasi oleh galas ini, adalah penting untuk tugas manipulasi dan pemasangan yang tepat.

  • Meminimumkan runout dan pesongan: Reka bentuk galas hubungan sudut yang melekat, terutamanya apabila digunakan dalam Pengaturan dupleks yang dimuatkan , menyediakan luar biasa ketegaran . Preloading berkesan menghapuskan kelulusan dalaman dalam galas, yang diterjemahkan ke pesongan minimum di bawah beban. Kekakuan yang tinggi ini dan larian yang sangat rendah (sisihan dari putaran sebenar) secara langsung membawa kepada ketepatan pemesinan yang dipertingkatkan, peningkatan prestasi sistem keseluruhan, dan getaran yang dikurangkan, menyumbang kepada operasi yang lebih stabil dan boleh dipercayai.

Iv. Aplikasi galas bola hubungan sudut

Galas bola hubungan sudut ditemui dalam pelbagai industri dan jentera kerana fleksibiliti dan ciri -ciri prestasi yang luar biasa. Keupayaan mereka untuk mengendalikan beban gabungan, kelajuan tinggi, dan menawarkan ketepatan yang tinggi menjadikan mereka sangat diperlukan dalam banyak aplikasi kritikal.

1. Alat Mesin

Alat mesin mungkin salah satu persekitaran yang paling kritikal untuk galas bola hubungan sudut, menuntut tahap ketepatan dan ketegaran tertinggi.

  • Sokongan Spindle: Ini adalah aplikasi utama. The spindle alat mesin adalah jantung operasinya, di mana alat pemotongan atau bahan kerja berputar. Spindle ini memerlukan galas yang dapat menahan kelajuan putaran yang sangat tinggi, daya pemotongan berat (kedua-dua radial dan paksi), dan mengekalkan ketepatan peringkat mikron untuk memastikan ketepatan bahagian machined. Galas bola kenalan sudut, sering diatur dalam keadaan yang sangat kaku Set yang dipadankan (mis., Tiga atau empat galas dalam konfigurasi tandem/dupleks), memberikan kekakuan yang diperlukan, runout minimum, dan ciri -ciri redaman yang penting untuk pengisaran ketepatan, penggilingan, dan beralih.
  • Pemesinan ketepatan: Kesan langsung dari galas ini terhadap kualiti produk akhir tidak dapat dilebih -lebihkan. Keupayaan mereka untuk meminimumkan runout (sisihan dari putaran sebenar) dan pesongan secara langsung diterjemahkan ke bahagian machined berkualiti tinggi dengan toleransi yang lebih ketat, kemasan permukaan yang lebih baik, dan perbualan yang dikurangkan, yang membawa kepada peningkatan yang ketara dalam kecekapan pembuatan dan integriti produk.

2. Robotik

Robotik, terutamanya dalam pembuatan dan automasi maju, sangat bergantung pada kawalan gerakan yang tepat dan tahan lama yang ditawarkan oleh galas bola hubungan sudut.

  • Sendi dan penggerak: Lengan dan manipulator robot menggunakan galas bola hubungan sudut di dalamnya sendi dan penggerak untuk mencapai pergerakan yang tepat dan berulang. Galas ini menyokong beban gabungan kompleks (paksi, radial, dan momen) yang dihasilkan semasa operasi dinamik, menyumbang dengan ketara kepada kekakuan keseluruhan, ketepatan, dan gerakan lancar sistem robotik.
  • Pergerakan Ketepatan Tinggi: Dalam aplikasi seperti robot pembedahan, robot perhimpunan perindustrian, atau sistem pemeriksaan, gerakan yang lancar, bebas tindak balas, dan tepat yang difasilitasi oleh galas ini adalah yang paling penting untuk operasi yang berjaya dan boleh dipercayai. Mereka memastikan bahawa pergerakan robot adalah tepat, yang penting untuk tugas -tugas halus atau sangat berulang.

3. Automotif

Industri automotif menggunakan galas bola hubungan sudut dalam banyak komponen utama di mana keupayaan dan keupayaan beban beban adalah penting.

  • Galas Roda: Banyak automotif moden galas roda adalah unit bearing bola sentuhan sudut bersepadu. Unit -unit ini direkayasa untuk mengendalikan beban radial yang signifikan dari berat kenderaan, serta beban paksi yang besar yang dihasilkan semasa menikam, brek, dan pecutan. Mereka direka untuk jangka hayat dan penyelenggaraan yang minimum.
  • Komponen Transmisi: Dalam beberapa automotif penghantaran Dan perbezaan, galas hubungan sudut digunakan untuk menyokong aci yang mengalami kedua -dua beban radial dari gear dan beban tujahan dari gear helical atau serong. Keupayaan mereka untuk menguruskan daya gabungan memastikan pemindahan kuasa yang cekap dan operasi lancar drivetrain.

4. Aeroangkasa

Industri aeroangkasa meletakkan permintaan yang sangat tinggi terhadap kebolehpercayaan komponen, kecekapan berat badan, dan prestasi di bawah keadaan yang keras, menjadikan galas bola hubungan sudut menjadi pilihan yang kerap.

  • Aplikasi enjin: Dalam enjin pesawat, galas bola hubungan sudut digunakan di pelbagai bahagian, termasuk Komponen kotak gear, pemacu aksesori, dan juga batang utama . Di sini, mereka mesti menahan suhu yang melampau, kelajuan putaran yang sangat tinggi, dan menuntut keadaan beban, selalunya dengan keperluan keseimbangan yang tepat.
  • Sistem Kawalan: Mereka juga terdapat dalam pesawat kritikal Permukaan kawalan, mekanisme gear pendaratan, dan sistem penggerak lain Di mana kebolehpercayaan, ketepatan, dan geseran yang rendah tidak boleh dirunding untuk operasi penerbangan yang selamat dan berkesan.

Berikut adalah jadual ringkasan aplikasi:

Industri Kawasan permohonan utama Faedah utama yang disediakan oleh galas
Alat mesin Spindle, meja berputar, skru plumbum Ketepatan tinggi, ketegaran tinggi, larian rendah, kemasan permukaan unggul di bahagian
Robotik Sendi, penggerak, grippers Pergerakan yang tepat, kebolehulangan yang tinggi, reka bentuk padat, sokongan beban gabungan
Automotif Hab roda, transmisi, perbezaan Kebolehpercayaan yang tinggi, kapasiti beban radial & paksi gabungan, hayat perkhidmatan yang panjang
Aeroangkasa Kotak gear enjin, sistem kawalan, penggerak Keupayaan berkelajuan tinggi, toleransi suhu yang melampau, kebolehpercayaan kritikal

V. Bahan dan Pembuatan

Prestasi, ketahanan, dan jangka hayat galas bola hubungan sudut sangat dipengaruhi oleh bahan -bahan dari mana ia dibuat dan ketepatan yang dihasilkannya. Faktor -faktor ini menentukan keupayaan galas untuk menahan beban, kelajuan, dan keadaan persekitaran.

1. Bahan Bearing

Pilihan bahan untuk cincin dan bola galas adalah kritikal untuk menentukan kekuatannya, rintangan haus, dan kehidupan keletihan.

  • Jenis keluli (mis., Keluli krom, keluli tahan karat):

    • Chrome Steel (AISI 52100 / 100CR6): Ini adalah bahan yang paling biasa dan digunakan secara meluas untuk cincin dan bola dalam aplikasi perindustrian standard. Ia adalah keluli kromium karbon tinggi yang dikenali untuknya kekerasan yang sangat baik, rintangan haus unggul, dan kehidupan keletihan yang tinggi . Prestasi dan keberkesanan kos yang konsisten menjadikannya pilihan untuk sebahagian besar aplikasi galas.
    • Keluli tahan karat (mis., AISI 440C): Digunakan terutamanya dalam aplikasi di mana Rintangan kakisan adalah yang paling penting, seperti dalam industri pemprosesan makanan, peralatan perubatan, persekitaran laut, atau dalam tetapan yang terdedah kepada bahan kimia yang keras. Semasa menawarkan rintangan yang baik kepada karat dan pewarnaan, kapasiti beban dan kehidupan keletihannya biasanya lebih rendah daripada keluli krom di bawah keadaan yang sama.

  • Pilihan Seramik:

    • Silicon Nitride (SI3N4) Bola Seramik: Ini semakin dinyatakan untuk galas bola hubungan sudut berprestasi tinggi, terutamanya dalam Aplikasi berkelajuan tinggi . Bola seramik menawarkan beberapa kelebihan yang ketara ke atas keluli:
      • Berat badan yang lebih ringan: Mereka lebih ringan daripada bola keluli, yang secara drastik mengurangkan daya sentrifugal pada kelajuan tinggi. Ini membawa kepada kurang geseran, penjanaan haba yang lebih rendah , dan lebih berkesan lagi hidup gris .
      • Kekakuan & kekerasan yang lebih tinggi: Bola seramik jauh lebih berat dan lebih keras daripada keluli, menyumbang kepada peningkatan ketegaran galas dan rintangan haus yang dipertingkatkan.
      • Bukan magnet & elektrik penebat: Mereka bukan magnetik dan boleh bertindak sebagai penebat elektrik, menjadikannya sesuai untuk aplikasi di mana arus elektrik yang sesat dapat merosakkan galas.
      • Galas dengan bola seramik sering dirujuk sebagai "Galas Hibrid" Kerana mereka menggabungkan unsur -unsur bergulir seramik dengan cincin keluli.

2. Bahan sangkar

The sangkar (atau penahan) adalah komponen penting yang menyimpan unsur -unsur rolling (bola) dipisahkan dan sama rata di sekitar raceways. Bahannya memberi kesan kepada keupayaan kelajuan galas, tahap bunyi, keberkesanan pelinciran, dan jangka hayat keseluruhan.

  • Sangkar keluli:
    • Sangkar keluli dicap: Ini adalah perkara biasa untuk galas tujuan umum. Mereka kuat, tahan lama , dan sesuai untuk kelajuan dan suhu sederhana. Keberkesanan kos mereka menjadikan mereka pilihan yang popular untuk pelbagai aplikasi.
    • Sangkar keluli machined: Menawarkan kekuatan yang lebih tinggi dan digunakan dalam aplikasi yang lebih menuntut, terutamanya di mana beban tinggi atau getaran hadir.
  • Sangkar tembaga:
    • Sangkar tembaga machined: Ini sering disukai untuk Kelajuan dan suhu yang lebih tinggi Oleh kerana kekuatan yang sangat baik, pelinciran unggul (yang mengurangkan geseran), dan keupayaan untuk menahan getaran. Mereka juga kurang terdedah kepada kerosakan daripada jenis pencemaran tertentu.
  • Sangkar polimer (mis., Polyamide, mengintip):
    • Ini sangkar ringan sangat baik untuk aplikasi berkelajuan tinggi Kerana geseran rendah mereka, mengurangkan bunyi, dan keupayaan untuk beroperasi dengan pelinciran minimum. Walau bagaimanapun, mereka mempunyai batasan suhu tertentu dan mungkin tidak sesuai untuk persekitaran suhu yang sangat tinggi. Mengintip (polyether ether ketone) menawarkan rintangan suhu yang lebih tinggi daripada poliamida standard.

Berikut adalah pecahan bahan sangkar biasa:

Jenis Bahan Sangkar Ciri -ciri Aplikasi biasa
Stamped Steel Kukuh, kos efektif, baik untuk aplikasi umum, kelajuan sederhana & suhu. Jentera Perindustrian Am, Automotif.
Tembaga machined Kekuatan yang tinggi, pelinciran yang baik, rintangan getaran, sesuai untuk kelajuan & suhu yang lebih tinggi. Spindle alat mesin, pam, peralatan perindustrian berprestasi tinggi.
Poliamida (nilon) Ringan, geseran rendah, operasi yang lebih tenang, baik untuk kelajuan yang sangat tinggi, had suhu yang lebih rendah. Motor elektrik, jentera kecil, aplikasi berkelajuan tinggi di mana haba diuruskan.
Mengintip Ringan, sangat baik untuk kelajuan yang sangat tinggi dan suhu yang lebih tinggi daripada poliamida, rintangan kimia. Aeroangkasa, jentera berkelajuan tinggi khusus, peralatan perubatan, menuntut penggunaan perindustrian.

3. Proses pembuatan

Ketepatan dan kualiti keseluruhan galas bola hubungan sudut adalah hasil langsung dari proses pembuatan yang sangat maju dan teliti.

  • Ketepatan pengisaran dan penamat: Kedua -dua raceways (alur di cincin dalaman dan luaran) dan bola menjalani pelbagai peringkat Ketepatan Pengisaran dan Superfinishing . Proses pelbagai langkah ini memastikan permukaan yang sangat lancar, toleransi dimensi yang sangat ketat, dan ketepatan geometri yang optimum. Faktor -faktor ini penting untuk mencapai ketepatan yang tinggi, meminimumkan geseran dan penjanaan haba, mengurangkan bunyi dan getaran, dan pada akhirnya, memanjangkan hayat perkhidmatan galas. Sebarang ketidaksempurnaan pada peringkat ini boleh menyebabkan kegagalan pramatang.

  • Kawalan Kualiti: Sepanjang keseluruhan proses pembuatan, dari pemeriksaan bahan mentah ke produk akhir, Pemeriksaan kawalan kualiti yang ketat dilaksanakan. Ini termasuk:

    • Pemeriksaan dimensi: Memastikan pengukuran yang tepat bagi semua komponen.
    • Analisis Selesai Permukaan: Mengesahkan kelancaran raceways dan bola.
    • Ujian kekerasan: Mengesahkan ketahanan bahan terhadap ubah bentuk dan memakai.
    • Ujian bunyi dan getaran: Galas sering diuji untuk tahap bunyi yang tidak dapat diterima atau corak getaran yang dapat menunjukkan kecacatan dalaman.
    • Setiap galas diperiksa dengan teliti dan sering menjalani pemeriksaan prestasi akhir untuk memastikan ia memenuhi standard prestasi yang ketat dan keperluan kebolehpercayaan sebelum ia meninggalkan kilang.

Vi. Pemasangan dan penyelenggaraan

Pemasangan yang betul dan penyelenggaraan yang berterusan adalah sangat penting untuk memaksimumkan jangka hayat, kebolehpercayaan, dan prestasi galas bola hubungan sudut. Malah galas kualiti tertinggi boleh gagal terlebih dahulu jika tidak dikendalikan, dipasang, atau dikekalkan dengan betul.

1. Teknik pemasangan yang betul

Pemasangan yang tidak betul adalah, malangnya, salah satu punca utama kegagalan galas pramatang. Mengambil masa untuk mengikuti amalan terbaik boleh menghalang pembaikan downtime yang ketara dan mahal.

  • Pengendalian dan pemasangan:

    • Kebersihan adalah yang paling penting: Sentiasa mengendalikan galas dalam persekitaran yang teliti. Malah zarah kecil habuk, kotoran, atau rakaman logam boleh bertindak sebagai abrasives, menyebabkan kerosakan yang ketara ke permukaan tanah ketepatan raceways dan bola, yang membawa kepada haus dan kegagalan pramatang.
    • Permohonan Angkatan Kawalan: Jangan sekali -kali memohon daya terus ke cincin luar apabila cuba melancarkan galas ke batang. Sebaliknya, jangan gunakan daya ke cincin dalaman apabila memasang galas ke dalam perumahan. Menggunakan cincin yang salah untuk memohon daya boleh Brinell (Dent) raceways atau ubah bentuk komponen galas. Sebaliknya, gunakan yang sesuai alat pemasangan seperti pemanas bearing (untuk pengembangan haba), tekanan hidraulik, atau lengan kesan khusus yang memastikan daya digunakan secara merata dan terus ke cincin galas yang betul (yang dipasang).
    • Penjajaran ketepatan: Pastikan galas itu diselaraskan dengan sempurna semasa proses pemasangan. Misalignment, walaupun sedikit, boleh menyebabkan pengagihan beban yang tidak sekata merentasi unsur -unsur rolling, menghasilkan haba yang berlebihan, meningkatkan geseran, dan menyebabkan haus setempat pramatang yang secara drastik memendekkan kehidupan.

  • Mengelakkan kerosakan: Elakkan sebarang daya palu atau daya impak yang berlebihan semasa pemasangan. Tindakan sedemikian boleh dengan mudah mengubah cincin galas, raceways, atau bola, yang membawa kepada Brinelling (lekukan tetap), retak, atau bentuk kerosakan lain yang menjejaskan integriti galas dan secara drastik memendekkan jangka hayatnya. Sentiasa mengutamakan terkawal, bahkan berkuat kuasa.

2. Pelinciran

Lubrication adalah nyawa galas. Ia penting untuk mengurangkan geseran antara unsur -unsur rolling dan raceways, mencegah haus, menghilangkan haba yang dihasilkan semasa operasi, dan memberikan perlindungan terhadap kakisan.

  • Gris vs. Lubrication Minyak: Pilihan antara minyak dan minyak sangat bergantung pada keadaan operasi tertentu dan keperluan aplikasi.
Jenis pelincir Ciri -ciri Aplikasi yang ideal Pertimbangan
Grease • Simplistic application<br>• Clean operation<br>• Stays in place well • Most common type for a wide range of speeds and temperatures<br>• Sealed bearings • Limited heat dissipation<br>• Re-pelinciran intervals are crucial
Oil • Excellent for heat dissipation<br>• Superior at very high speeds<br>• Cleaner operation for high precision • Very high-speed applications<br>• High-temperature environments<br>• Precision spindles • Memerlukan sistem pengedap dan penyampaian yang lebih kompleks (mis., Udara, beredar)
  • Selang pelinciran: Kekerapan pelinciran semula (untuk gris) atau perubahan minyak/ penambahan minyak bergantung kepada banyak faktor, termasuk kelajuan operasi, suhu, beban yang digunakan, dan jenis pelincir tertentu yang digunakan. Sentiasa ikuti cadangan pengeluar galas sebagai panduan utama. Ia juga penting untuk diingat bahawa lebih banyak lobrik boleh merugikan seperti di bawah lobak , yang berpotensi membawa kepada penjanaan haba yang berlebihan akibat pemotongan, peningkatan geseran, dan juga kerosakan meterai.

3. Penyelesaian masalah masalah biasa

Mengenal pasti tanda -tanda kegagalan galas awal boleh menjadi perbezaan antara pembaikan mudah dan pecahan peralatan bencana, menjimatkan kos yang signifikan dan downtime.

  • Mengenal pasti kegagalan galas: Petunjuk umum yang mencadangkan masalah galas termasuk:

    • Bunyi tidak biasa: Pengisaran, merengek, menjerit, bergegas, atau mengklik bunyi sering menunjukkan masalah pelinciran, pencemaran, haus, atau kerosakan pada raceways atau elemen rolling.
    • Getaran yang berlebihan: Peningkatan tahap getaran, yang dikesan melalui pemeriksaan deria atau peralatan analisis getaran, adalah petunjuk yang kuat terhadap kerosakan, misalignment, atau ketidakseimbangan.
    • Panas yang tidak normal: Penjanaan haba yang berlebihan dari perumahan galas biasanya mencadangkan geseran dalaman yang tinggi, sering disebabkan oleh pelinciran yang tidak mencukupi, preload yang tidak betul (terlalu ketat), atau kerosakan dalaman.
    • Peningkatan Runout/Play: Main radial atau paksi yang ketara (pergerakan) yang tidak hadir sebelum menunjukkan haus dalaman, kehilangan pramuat, atau kerosakan teruk pada komponen galas.

  • Penyelenggaraan pencegahan: Program penyelenggaraan pencegahan yang teguh adalah kunci untuk memanjangkan kehidupan galas dan mencegah downtime yang tidak dijangka. Komponen utama termasuk:

    • Pemeriksaan biasa: Pemeriksaan visual untuk tanda -tanda kerosakan, kebocoran, atau pembentukan kotoran yang berlebihan.
    • Analisis getaran: Menggunakan alat khusus untuk memantau trend kesihatan galas dan mengesan tanda -tanda awal kemerosotan.
    • Pemantauan Suhu: Secara kerap memeriksa suhu perumahan untuk mengenal pasti isu -isu yang terlalu panas.
    • L-lubrik semula yang dijadualkan: Mematuhi dengan ketat kepada jadual pelinciran yang disyorkan pengilang dan menggunakan jenis dan jumlah pelincir yang betul.

VII. Memilih galas bola hubungan sudut yang betul

Memilih galas bola hubungan sudut yang betul adalah keputusan kritikal yang secara langsung memberi kesan kepada prestasi, umur panjang, dan keberkesanan kos jentera anda. Penilaian yang teliti terhadap beberapa faktor utama adalah penting untuk memastikan anda memilih galas yang sesuai dengan tuntutan aplikasi anda.

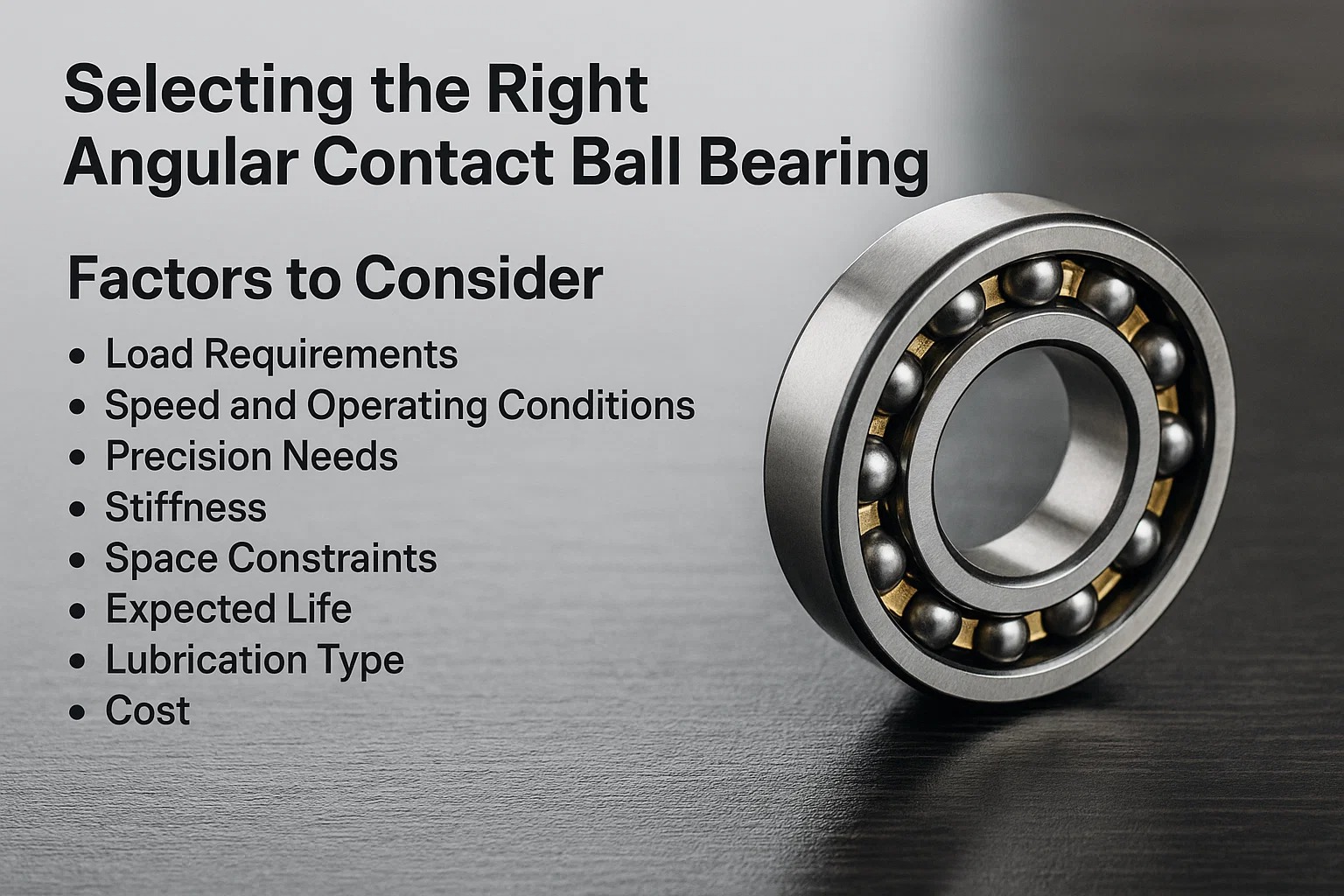

1. Faktor yang perlu dipertimbangkan

Memilih galas bola hubungan sudut yang ideal melibatkan penilaian sistematik mengenai keadaan operasi dan keperluan prestasi. Menghadap mana -mana faktor ini boleh menyebabkan kegagalan pramatang atau prestasi suboptimal.

Faktor Penerangan
Keperluan beban Ini adalah yang paling penting. Anda perlu menentukan secara tepat kedua -dua magnitud dan arah beban radial and Beban paksi . Adakah beban paksi unidirectional atau bidirectional? Adakah terdapat beban kejutan atau getaran yang ketara? Gabungan beban tertentu akan secara langsung mempengaruhi sudut hubungan yang diperlukan dan sama ada galas tunggal atau a susunan dupleks (mis., DF, DB, DT) diperlukan.
Keadaan kelajuan dan operasi Menilai kelajuan operasi maksimum dan yang dikehendaki Faktor Kelajuan (NDM) . Kelajuan tinggi sering memerlukan sudut hubungan yang lebih kecil, bahan sangkar khusus (seperti mengintip atau poliamida), dan kaedah pelinciran tertentu (mis., Pelinciran udara udara). Secara kritis, pertimbangkan Julat suhu operasi dan yang persekitaran ambien (mis., Kehadiran agen menghakis, habuk, kelembapan, atau suhu yang melampau).
Keperluan ketepatan Tentukan yang diperlukan ketepatan berjalan and Ketegaran (kekakuan) sistem anda. Aplikasi seperti alat gelendong alat mesin menuntut ketepatan yang sangat tinggi, sering memerlukan galas kelas ketepatan yang lebih tinggi (mis., P4, P2), set yang dipadankan, dan pramuat yang dikawal dengan teliti untuk meminimumkan runout dan pesongan.
Kekakuan Berapa banyak pesongan yang boleh ditoleransi oleh aplikasi di bawah beban? Sekiranya ketegangan tinggi dan pergerakan aci minimum adalah kritikal, maka Pengaturan dupleks (terutamanya konfigurasi back-to-back atau DB) akan diperlukan untuk memberikan sokongan yang mantap terhadap momen lentur dan perubahan paksi.
Kekangan ruang Ruang paksi dan radial yang ada di dalam perumahan dan pada aci akan menentukan dimensi galas yang dibenarkan (melahirkan, diameter luar, lebar). Ini boleh mempengaruhi sama ada satu baris padat, baris berganda, atau galas sentuhan empat mata adalah pilihan yang paling sesuai.
Hayat yang dijangkakan Kirakan hayat perkhidmatan galas yang dikehendaki, biasanya dinyatakan dalam beberapa jam atau berjuta -juta revolusi. Pengiraan ini, berdasarkan penilaian beban dinamik ( C ), penilaian beban statik ( C 0 ​ ), dan beban dinamik yang setara ( P ), akan membimbing pemilihan saiz dan jenis galas yang sesuai untuk memenuhi sasaran kebolehpercayaan.
Jenis pelinciran Berdasarkan kelajuan, suhu, dan selang penyelenggaraan, tentukan sama ada Pelinciran gris or pelinciran minyak lebih sesuai. Kelajuan tinggi sering menuntut minyak untuk pelesapan haba yang lebih baik, sementara gris menawarkan aplikasi dan penahanan yang lebih mudah untuk banyak kegunaan standard.
Kos Keseimbangan spesifikasi prestasi yang diperlukan dengan kekangan belanjawan. Kelas ketepatan yang lebih tinggi, bahan khusus (seperti seramik), dan pengaturan dupleks kompleks biasanya datang pada kos yang lebih tinggi. Pemilihan optimum mengimbangi prestasi dengan daya maju ekonomi.

2. Sistem penomboran galas

Memahami sistem penomboran atau penamaan pengeluar adalah sangat penting untuk pengenalan, penggantian, dan pemilihan yang tepat. Ia adalah "bahasa" yang digunakan untuk menggambarkan ciri -ciri khusus galas.

  • Memahami Bearing Resetations: Setiap jenis dan variasi galas diberikan spesifik penetapan (nombor bahagian) oleh pengilang. Kod alfanumerik ini tidak sewenang -wenangnya; Ia mengkodekan maklumat penting mengenai galas itu. Biasanya, ia termasuk butiran mengenai:

    • Dimensi Asas: Seperti diameter, diameter luar, dan lebar.
    • Siri Bearing: Menunjukkan siri dimensi dan kadang -kadang kapasiti beban relatif terhadap lubangnya.
    • Reka Bentuk Dalaman: Menentukan sudut hubungan (mis., A, C, E), bahan sangkar (mis., M, T, F), dan pelepasan dalaman atau pramuat.
    • Kelas Ketepatan: Menunjukkan ketepatan pembuatan (mis., P6, P5, P4, P2, dengan P2 menjadi ketepatan tertinggi).
    • Ciri -ciri Khas: Seperti meterai, perisai, atau pelinciran khusus.

  • Mentafsir Katalog Pengilang: Pengeluar yang mengandungi katalog yang komprehensif, baik dalam cetakan dan dalam talian, yang berfungsi sebagai sumber yang tidak ternilai. Katalog -katalog ini memperincikan sistem penomboran khusus mereka dan menyediakan spesifikasi teknikal yang luas untuk setiap penamaan galas. Anda akan mendapat maklumat mengenai:

    • Penilaian beban dinamik ( C ): Beban radial yang berterusan yang galas dapat bertahan untuk kehidupan penarafan yang ditentukan (biasanya 1 juta revolusi)
    • Penarafan beban statik ( C 0 ​ ): Beban radial statik yang sepadan dengan ubah bentuk kekal elemen rolling dan raceway pada titik hubungan yang paling banyak ditekankan.
    • Mengehadkan kelajuan: Kelajuan operasi maksimum yang dibenarkan dengan kaedah pelinciran yang berbeza.
    • Dimensi: Pengukuran tepat bor, diameter luar, dan lebar.
    • Keadaan operasi yang disyorkan: Garis panduan untuk permohonan yang betul. Kebiasaan dengan katalog ini adalah kunci untuk membuat keputusan pemilihan yang bermaklumat dan tepat, memastikan galas yang dipilih akan dilakukan seperti yang diharapkan dalam permohonan yang dimaksudkan.

Kesimpulan

Panduan Komprehensif ini telah meneroka dunia yang rumit galas bola hubungan sudut , memberi penerangan tentang reka bentuk unik mereka, pelbagai aplikasi, dan kelebihan yang ketara. Kami telah menyelidiki apa yang mentakrifkan galas ini, mengapa mereka sering menjadi pilihan pilihan ke atas jenis lain, dan bagaimana mekanik dalaman mereka membolehkan mereka untuk menguruskan kombinasi beban kompleks dengan cekap.

1. Rekap mata utama

Sepanjang panduan ini, kami telah meliputi aspek asas yang membuat galas bola hubungan sudut sangat diperlukan dalam jentera moden:

  • Memahami reka bentuk: Kami menentukan galas bola hubungan sudut dengan keupayaan mereka untuk mengendalikan beban radial dan paksi serentak, didorong oleh kritikal mereka Sudut Hubungi . Kami meneroka konfigurasi yang berbeza, termasuk galas sentuhan single-row, double-row, dan empat mata , serta peranan penting Pengaturan dupleks (Df, db, dt) untuk meningkatkan ketegaran dan kapasiti beban.
  • Ciri & faedah utama: Kami menyerlahkan keupayaan cemerlang mereka di kapasiti beban tinggi , mengendalikan kombinasi beban kompleks dengan cekap. Reka bentuk yang melekat mereka membolehkan luar biasa Prestasi berkelajuan tinggi dan menyumbang kepada luar biasa ketepatan dan ketegaran , meminimumkan runout dan pesongan dalam aplikasi kritikal.
  • Aplikasi yang pelbagai: Kami melihat bagaimana galas ini penting dalam pelbagai industri, dari ketepatan yang diperlukan dalam alat mesin and Robotik ke persekitaran yang menuntut Automotif and Aeroangkasa komponen.
  • Bahan & Kecemerlangan Pembuatan: Kami mengkaji kepentingan pemilihan bahan, termasuk keluli krom dan keluli tahan karat , dan kelebihan Pilihan seramik Untuk prestasi yang dipertingkatkan. Kami juga menyentuh kesan pelbagai Bahan sangkar dan yang ketat Proses pembuatan ketepatan yang memastikan kualiti dan kebolehpercayaan.
  • Amalan terbaik pemasangan & penyelenggaraan: Akhirnya, kami menekankan bahawa walaupun galas terbaik memerlukan Teknik pemasangan yang betul dan rajin lubrication untuk mencapai jangka hayat mereka, dan kami memberikan pandangan menyelesaikan masalah masalah biasa untuk mengelakkan kegagalan pramatang.

2. Masa depan galas bola hubungan sudut

Perjalanan galas bola hubungan sudut jauh dari. Memandangkan teknologi meneruskan perarakannya yang tidak henti -henti, kami menjangkakan beberapa perkembangan utama yang akan meningkatkan keupayaan mereka dan mengembangkan aplikasi mereka:

  • Bahan Lanjutan: Mengharapkan inovasi yang berterusan dalam sains bahan, yang membawa kepada pembangunan keluli dan komposit yang lebih ringan, lebih kuat, dan lebih tahan suhu. Galas hibrid dengan komponen seramik yang dipertingkatkan akan menjadi lebih biasa, mendorong sempadan kelajuan dan kecekapan sambil mengurangkan geseran dan haba.
  • Ketepatan & Prestasi yang dipertingkatkan: Ketepatan pembuatan pasti akan mencapai ketinggian baru, membolehkan galas dengan toleransi yang lebih ketat dan kemasan permukaan yang lebih baik. Ini akan membolehkan kelajuan putaran yang lebih tinggi, kepadatan beban yang lebih besar dalam reka bentuk yang lebih padat, dan kehidupan operasi yang dilanjutkan.
  • Teknologi galas pintar: Penyepaduan ciri "pintar", seperti sensor tertanam untuk pemantauan suhu, getaran, dan status pelinciran masa nyata, akan menjadi semakin lazim. Lompatan teknologi ini akan membolehkan sangat tepat penyelenggaraan ramalan , membolehkan pengendali untuk menjangka dan menangani isu -isu yang berpotensi sebelum mereka membawa kepada kegagalan yang mahal, dengan itu mengoptimumkan uptime dan memperluaskan hayat perkhidmatan kedua -dua galas dan jentera yang mereka dukung.

Memandangkan industri terus mendorong sempadan kelajuan, ketepatan, dan kecekapan, galas bola hubungan sudut akan kekal sebagai teknologi yang membolehkan kritikal, sentiasa berkembang untuk memenuhi generasi cabaran kejuruteraan yang akan datang.

Kongsi:
Paparan Galas Terpilih

Sebelum anda mula membeli-belah

Kami menggunakan kuki pihak pertama dan ketiga termasuk teknologi penjejakan lain daripada penerbit pihak ketiga untuk memberi anda kefungsian penuh tapak web kami, untuk menyesuaikan pengalaman pengguna anda, melakukan analitik dan menyampaikan pengiklanan yang diperibadikan di tapak web, apl dan surat berita kami di seluruh internet dan melalui platform media sosial. Untuk tujuan itu, kami mengumpul maklumat tentang pengguna, corak penyemakan imbas dan peranti.

Dengan mengklik "Terima Semua Kuki", anda menerima ini dan bersetuju bahawa kami berkongsi maklumat ini dengan pihak ketiga, seperti rakan kongsi pengiklanan kami. Jika anda mahu, anda boleh memilih untuk meneruskan dengan "Kuki Yang Diperlukan Sahaja". Tetapi perlu diingat bahawa menyekat beberapa jenis kuki boleh memberi kesan kepada cara kami boleh menyampaikan kandungan tersuai yang mungkin anda sukai.

Untuk mendapatkan maklumat lanjut dan untuk menyesuaikan pilihan anda, klik pada "Tetapan kuki". Jika anda ingin mengetahui lebih lanjut tentang kuki dan sebab kami menggunakannya, lawati halaman Dasar Kuki kami pada bila-bila masa. Dasar Kuki

Terima Semua Kuki Tutup
